Технічні характеристики

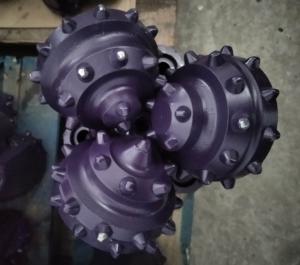

8 1/2 RS05
Діаметр:
215.9мм (8 1/2")
Код IADC:
425X
Номер конструкції:
UT443
Позначення ГОСТ:
МЗ-ЦГНУ
Специфікація
Кут нахилу осі цапфи
33°
Кількість лопатей
0
Зміщення осі цапфи відносно осі долота
7.90 мм
Тип алмазних вставок
Тип опори
Підшипник кочення
Загальна кількість PDC вставок (ріжучих/калібруючих)
0 (0/0)
Ущільнення
Еластомер
Загальна кількість PDC вставок для зворотної проробки
0
Загальна кількість зубів (внутр./периф.)
0 (0/0)
Загальна кількість зубків (внутр./периф.)
82 (46/36)
Загальна кількість антивібраційних зубків
0
Загальна кількість рядів зубів
0 (0/0)
Загальна кількість рядів зубків
10 (7/3)
Кількість змінних насадок
4
Кількість змінних насадок
4
Приєднувальна різьба
З-117 (4 1/2 REG)
Приєднувальна різьба
З-117 (4 1/2 REG)
Висота долота, мм
0.0
Маса долота Нетто, кг
37.00
Маса долота Брутто, кг
38.50
Рекомендовані режими
Частота обертання
200-40 об/хв
Осьове навантаження
4.00-12.00 т (8800 - 26400 lbs)
Витрата промивочної рідини
0.00-0.00 л/с
Рекомендований момент згвинчування
0.00-0.00 кНм
Верхньому рівню величини осьового навантаження відповідає нижній рівень частоти обертання і навпаки.
Призначення
Долото призначене для буріння м'яких абразивних порід

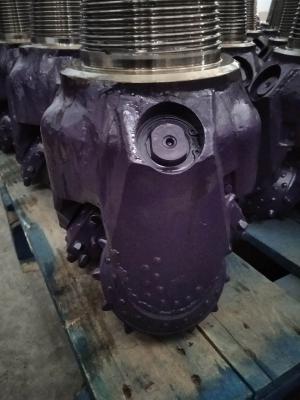

Конструктивні особливості
Комбінована промивка (центральна і бокова), для чого необхідно вивернути гвинт із центрального вузла.
Дашок і набігаюча грань лапи наплавлені твердим сплавом.
Спинка лапи армована твердосплавними вставками.
2 ряди твердосплавних вставок по зворотному конусі шарошок.
